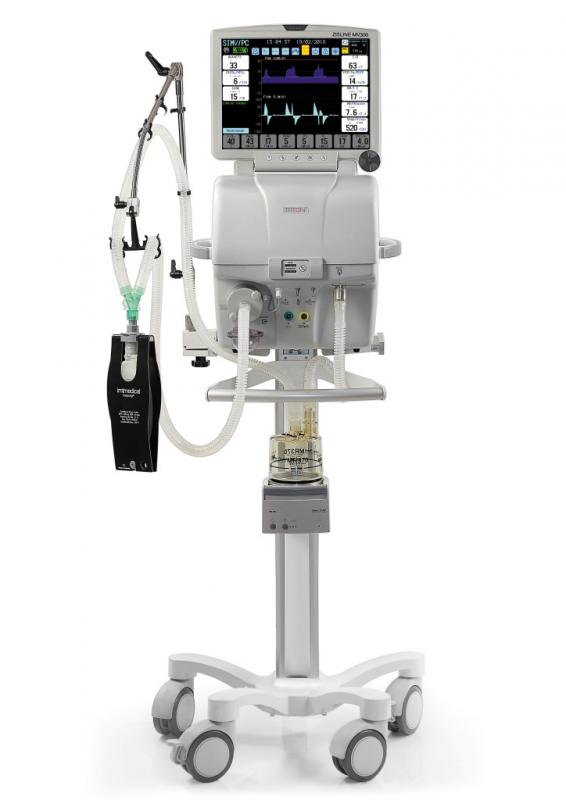

Аппарат для проведения управляемой и вспомогательной искусственной вентиляции легких у всех групп пациентов, с непрерывным мониторингом газообмена и оценкой метаболизма, в отделениях реанимации, хирургии, интенсивной терапии, а также при транспортировке по клинике.
Для проведения респираторной терапии в аппарате предусмотрен широкий выбор принудительных и вспомогательных инвазивных режимов вентиляции, а также возможность проведения неинвазивной вентиляции.
Категории пациентов: все группы пациентов
Дисплей: 15" сенсорный цветной жидкокристаллический, с возможностью регулировки угла обзора, кнопки быстрого доступа к параметрам, энкодер
Питание: 100-250 В, 50/60 Гц, аккумулятор встроенный, не менее 4 часов работы
Триггерная система: по потоку и по давлению
Газоснабжение дыхательной смесью: воздух от встроенной турбины
кислород – от центральной газовой сети, баллона
Режим отображения данных: одновременно до 3 кривых и 1 петли по выбору пользователя
USB-порт.
Подключение к ПК: Ethernet.
РЕЖИМЫ ИВЛ:
|
Режимы принудительной ИВЛ
|
с управляемым объемом
|
CMV VCV
|
|
с управляемым давлением
|
CMV PCV
|
|
c управлением по давлению и доставкой гарантированного объема
|
PCV VG
|
|
Режимы с синхронизированной перемежающейся ИВЛ
|
с управляемым объемом и поддержкой давлением спонтанных вдохов
|
SIMV VC
|
|
с управляемым давлением и поддержкой давлением спонтанных вдохов
|
SIMV PC
|
|
с потоковым триггером и триггером по давлению с двойным контролем
|
SIMV DC
|
|
Режимы самостоятельного дыхания
|
с постоянным положительным давлением с возможностью поддержки давлением
|
CPAP+PS
|
|
самостоятельное дыхание с двумя уровнями постоянного положительного давления с возможностью поддержки давлением
|
BiSTEP + PS
|
|
вентиляция с освобождением давления в дыхательных путях
|
APRV
|
|
неинвазивная вентиляция
|
NIV
|
|
Резервный режим
|
апноэ-вентиляция
|
Apnea
|
|
Адаптивная вентиляция
|
интеллектуальная адаптивная вентиляция с автоматическим поддержанием заданной минутной вентиляции и поддержкой принудительной и вспомогательной вентиляции в зависимости от респираторной активности пациента
|
iSV
|
ПАРАМЕТРЫ ВЕНТИЛЯЦИИ:
|
Максимальный поток на вдохе
|
До 180 л/мин.
|
|
Минутный объем
|
0-60 л/мин.
|
|
Дыхательный объем
|
10-3000 мл
|
|
Частота дыхания
|
1-120 дых./мин.
|
|
Время вдоха
|
0,2-15 сек.
|
|
Чувствительность триггера по потоку
|
0,5-20 л/мин.
|
|
Чувствительность триггера по давлению
|
0,5-20 см вод. ст.
|
|
ПДКВ
|
0-50 см вод. ст.
|
|
Давление вдоха
|
0-100 см вод. ст.
|
|
Давление поддержки
|
0-80 см вод. ст.
|
|
Отношение I:E
|
1:99-60:1
|
ЭКСПЕРТНЫЕ ТЕХНОЛОГИИ:
|
Модуль газоанализа с функцией оценки метаболизма
|
Метод непрямой калориметрии, без использования расходных материалов. Непрерывные измерения:
- потребления пациентом кислорода (VO2),
- выработки пациентом углекислого газа (VСO2),
- коэффициента дыхания(RQ),
- расхода энергии (EE).
|
|
Модуль капнометрии главного потока (mainstream)
|
Анализ газа в дыхательном контуре, без отбора пробы и влияния на минутный объем дыхания.
Мониторинг EtCO2, капнограмма
|
|
Модуль мониторинга параметров альвеолярной вентиляции
|
Функция объемной капнометрии с определением параметров:
- количество углекислоты, выделяемой пациентом VCO2,
- объем функционального "мертвого" пространства Vd,
- объем альвеолярной вентиляции Valv min.
|
|
Модуль мониторинга сердечного выброса по методу Фика
|
Расчет параметра сердечного выброса (СО) на основе данных модуля мониторинга альвеолярной вентиляции
|
|
Стресс-индекс
|
Интегральный показатель, характеризующий правильность выбора величин в установках ПДКВ и объема вдоха
|
|
Модуль дополнительного давления
|
Монитринг давления в одном или двух отведениях при помощи катетера:
- в пищеводе, трахее (Paux);
- отображение кривой доп.давления
|
|
Функция компенсации сопротивления интубационной трубки
|
Расчет давления в дыхательных путях с учетом сопротивления интубационной трубки.
Выбор типа и диаметра трубки
|
|
Функция "Открытый клапан" (Open Valve)
|
Сохранение и поддержка свободного дыхания пациента на всех этапах ИВЛ
|
МОНИТОРИНГ ПАРАМЕТРОВ ВЕНТИЛЯЦИИ:
БАЗОВЫЙ МОНИТОРИНГ:
|
|
Максимальное давление на вдохе, давление плато, среднее давление, ПДКВ, автоПДКВ
|
|
Минутный объем дыхания, в том числе спонтанного дыхания
|
|
Объем вдоха, объем выдоха
|
|
Дыхательный объем
|
|
Частота дыханий, частота спонтанного дыхания
|
|
Время выдоха, в том числе спонтанного
|
|
Величина потока в конце выдоха
|
|
Максимальный поток на вдохе
|
|
Величина утечки на вдохе и на фазе PEEP
|
|
Частота дыханий, частота спонтанных вдохов
|
|
Комплайнс C
|
|
Резистенс R
|
|
Динамический комплайнс/резистанс
|
|
Длительность вдоха и выдоха
|
|
Коэффициент заполненности цикла дыхания (отношение времени вдоха к общей длительности дыхательного цикла)
|
|
Отношение времени вдоха к времени выдоха I:E
|
|
Концентрация кислорода на вдохе FiO2
|
|
Содержание CO2 в газовой смеси EtCO2, FiСO2
|
|
Минутная альвеолярная вентиляция
|
|
Альвеолярная вентиляция
|
РАСШИРЕННЫЙ МОНИТОРИНГ:
|
|
Конечное давление выдоха
|
|
Внутреннее положительное давление в конце выдоха (остаточное давление в легких, возникающее вследствие незавершенности выдоха)
|
|
Временная константа на вдохе, временная константа на выдохе
|
|
Стресс-индекс
|
|
Индекс респираторного усилия (Р0.1)
|
|
Работа дыхания пациента, работа дыхания аппарата
|
|
Коэффициент спонтанного дыхания
|
|
Сопротивление выдоху
|
|
Сопротивление контура
|
|
Растяжимость контура
|
|
Эластичность дыхательных путей (эластенс)
|
|
Индекс поверхностного дыхания
|
|
Объем минутной альвеолярной вентиляции (MValv)
|
|
Дополнительное давление (Paux) в трахее/пищеводе
|
|
Функциональное «мертвое» пространство
|
|
Сердечный выброс (CO)
|
|
Потребление кислорода (VO2)
|
|
Элиминация (выделение) СO2
|
|
Коэффициент дыхания (RQ)
|
|
Расход энергии (EE)
|
|
Уровень оксигенации гемоглобина артериальной крови пациента (SpO2)
|
|
Частота пульса (PR)
|
ГРАФИЧЕСКИЙ МОНИТОРИНГ:
|
Одновременное отображение на экране до 3 кривых и до 2 петель, по выбору пользователя
|
|
Кривые на выбор: поток-время, давление-время, объем-время, капнограмма
|
|
Петли: объем-поток, объем-давление, поток-давление
|
|
Запоминание референтной (опорной) петли
|
