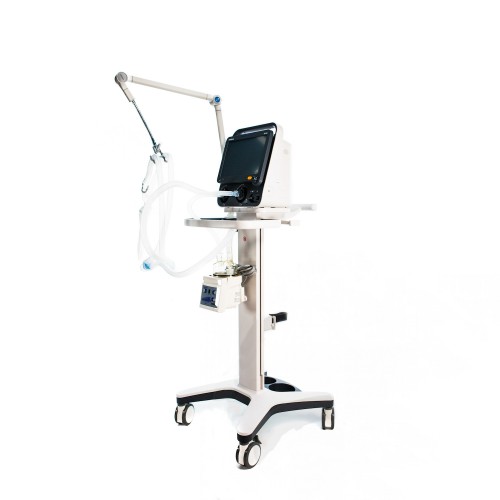

SV300 - передовое решение для искусственной вентиляции в клинических условиях. Аппарат обеспечивает широкий спектр измеряемых параметров и может абсолютно безопасно использоваться для взрослых и детей. SV 300 оборудован встроенным компрессором с низким уровнем шума. Устройство имеет современный, индивидуально настраиваемый интерфейс и эргономичный дизайн.

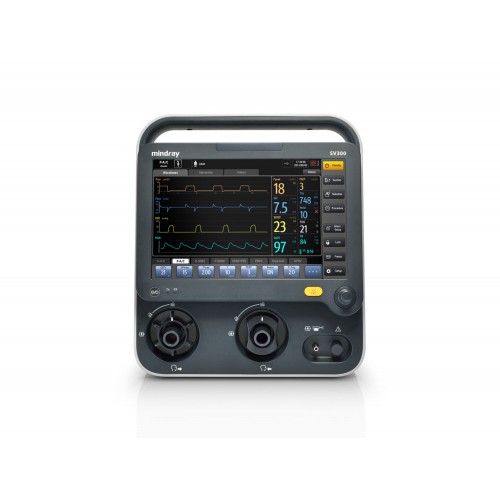

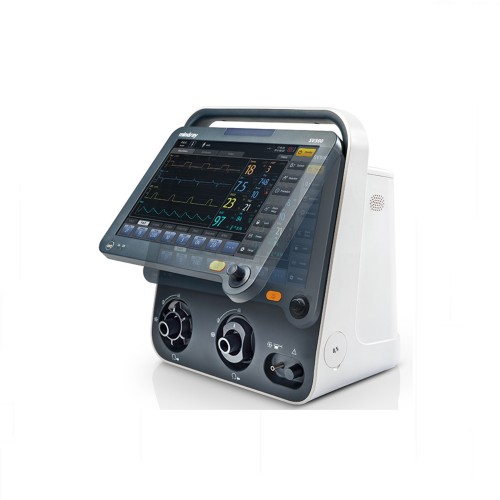

SV300 - не только обеспечивает усовершенствованную функцию вентиляции легких, но также обладает современным, удобным в работе интерфейсом. Конфигурация дисплея может быть изменена согласно индивидуальным пожеланиям врача, что позволяет легко и быстро контролировать параметры и настройки аппарата. Экран с диагональю 12,1 дюйма обеспечивает одновременное отображение до 3 волновых кривых или 2 кинопетель, а также 25 параметров мониторинга. Современный дизайн интерфейса с сенсорным экраном и кнопками прямого доступа помогает пользователю легко изучить функции аппарата SV300 и эффективно использовать их при решении различных клинических задач.
SV300 поддерживает дыхательный объем в диапазоне от 0 до 4000 мл (Tvi, TVe, TVe spn). Он подходит для использования, как у взрослых, так и у детей. Аппарат поддерживает до 12 режимов вентиляции, включая SIMV, CPAP, DuoLevel и NIV. Технология анализа газовых смесей компании Mindray, соответствующая мировому уровню, также может быть использована при мониторинге EtCО2.
Благодаря встроенной высококачественной турбине аппарат SV300 обеспечивает отличную возможность осуществления самопроизвольного дыхания для инвазивных и не инвазивных вариантов ИВЛ и устраняет зависимость от центрального газового снабжения. Аппарат ИВЛ объединяется в единую систему с мониторами Mindray Beneview и использует технологию Mindray eGateway для быстрой передачи данных на центральные станции мониторинга. Система работает в соответствии со стандартным отраслевым протоколом HL7, что обеспечивает легкое подключение к системам HIS/CIS и сохранение цифровых данных.
Главные особенности и характеристики SV300:
Режимы вентиляции:
- режим V-A/C;
- режим CPAP;
- режим PSV;
- режимы V-SIMV, P-SIMV;
- режим DuoLevel;
- режим NIV (доп.)
Параметры проводимых измерений:
- Мониторинг давления в дыхательной системе: Ppeak, Pplat, Pmean, PEEP.
- Дыхательный объем: Tvi, Tve, TVe/IBW, TVe spn.
- Минутный объем: MVspn, MV, MVleak.
- Концентрация: O2 (FiO2).
- Показатели частоты дыхания: общая частота, частота принудительного дыхания, частота спонтанного дыхания.
- Механические дыхательные характеристики: ИУПД; P 0,1; NIF; РД; ПДКВ внутр.; растяжимость; сопротивление.
Доступные подключения:
- Пять портов: VGA, Ethernet, USB, RS232, и вызов медперсонала.
- Доступно подключение к системе e-Gateway и мониторам Benelink.
Физические параметры:
- Размеры устройства ИВЛ с дисплеем, мм: 354x315x249 (ДxШxВ).
- Цветной 12,1" ЖК-экран TFT, сенсорный.
- Масса корпуса: около 10 кг.
Технические характеристики:
Диапазоны параметров вентиляции:
- O2 %: 21–100%.
- TV (Диапазон дыхательного объема): Дети: 20–300 мл (шаг 1 мл), Взрослый: 100-2000 мл (шаг 10 мл).
- Диапазон f (частота дыханий): 1–100 дых/мин (f SIMV: 1–– 60 дых/мин).
- Диапазон I:E 4:1–1:10 (с шагом 0,5).
- Диапазон времени вдоха Tinsp: 0,20–10 с (с шагом 0,05 с).
- Диапазон Tslope: 0–2,00 с (с шагом 0,05 с).
- Диапазон Thigh: 0,2–30 с (с шагом 0,1 с).
- Диапазон Tlow: 0,2–30 с (с шагом 0,1 с).
- Диапазон Pinsp: 5–80 см H2O (с шагом 1 см H2O).
- Psupp: 0–80 см H2O (с шагом 1 см H2O).
- Phigh: 0–80 см H2O (с шагом 1 см H2O).
- Plow: 0–45 см H2O (с шагом 1 см H2O).
- ПДКВ: Выкл., 1–45 см H2O (с шагом 1 см H2O).
- ПДКВ: Выкл., 1–45 см H2O (с шагом 1 см H2O).
- Триггер по потоку: 0,5 –15 л/мин (с шагом 0,1 л/мин).
- Триггер по давлению: -10--0,5 см H2O (с шагом 0,5 см H2O).
- Exp% (Уровень прекращения вдоха): 10–85% (с шагом 5%), авто
- f апноэ (частота дыхания при апноэ): 1–80 вдох/мин (с шагом 1 вдох/мин).
Эксплуатационные показатели аппарата ИВЛ:
- Диапазон давления на входе: 280 кПа –650 кПа.
- Пиковый поток газа: >210 л/мин.
Монитор ИВЛ:
- Диапазон давления в дыхательных путях: Ppeak (пиковое давление), Pplat (давление плато), Pmean, PEEP (среднее давление) (-20––+120 см H2O).
- Диапазон дыхательного объема: Tvi, TVe, TVe spn (0–4000 мл).
- Частотный диапазон: ftotal, fmand, fspn (0–200 дых/мин).
- Диапазон минутного объема: MV, Mvspn, MVleak (0–100 л/мин).
- ПДКВ: 0–80 см H2O.
- Вдыхаемый кислород (FiO): 15–100%.
- Сопротивление (R): Rinsp, Rexp (0–600 см H2O/(л/с).
- Растяжение (C): Cstat, Cdyn (0 ~ 300 mL/cmH2O).
- RSBI (индекс быстрого неглубокого дыхания): 0–999/1 (л*мин).
- WOB (работа, затрач. на дыхание, дополн.): 0––100 Дж/мин.
- NIF (сила отриц. дыхания, дополн.): -45––0 см H2O.
- 1(дополн.): -20––0 см H2O.
- Кривые: Давл. в дых путях – время, Поток - время, Объем - время.
- Петли: Давление - Объем, Поток – Объем, Давление – Поток.
Тренд:
- Информация непрерывно сохраняется и отображается в виде графиков и таблиц вместе с дискретными событиями за последние 72 часа для значений.
- Pplat, Pmean, PEEP, Ri, Re, MV, MVleak, MVspon, Cdyn, TVe, TVi, TVespon, RSBI, ftot, fmand, fspon, FiO2 и дополнительных значений WOB, EtCO2 и FiCO2.
Погрешность аппарата ИВЛ (Точность регулирования):
- O2 %: ±3% объема или ±1% заданного значения, в зависимости от того, что больше.
- TV (Диапазон дыхательного объема): ±10 мл или ±10% заданного значения, в зависимости от того, что больше.
- Диапазон времени вдоха Tinsp: ±0,1 с или ±10% заданного значения, в зависимости от того, что больше.
- Диапазон Pinsp: ±2,0 см H2O или +5% заданного значения, в зависимости от того, что больше.
- ПДКВ: ±2 см H2O или +5% заданного значения, в зависимости от того, что больше.
- Триггер по потоку: ±1 л/мин или +10% показания, в зависимости от того, что больше.
- Триггер по давлению: ±1 см H2O или +10% заданного значения, в зависимости от того, что больше.
Настройки тревог:
- Дыхательный объем: Высокое: Дети: 25––600 мл, ВЫКЛ; Взрослые: 110––4000 мл, ВЫКЛ.
- Низкое: Дети: 10––600 мл, ВЫКЛ; Взрослые: 50––4000 мл, ВЫКЛ.
- Минутный объем: Высокое: Дети: 0,2––60,0 л/мин; Взрослые: 0,2––100,0 л/мин.
- Низкое: Дети: 0,1––30,0 л/мин; Взрослые: 0,1––50,0 л/мин.
- Давление воздуха: Высокое: 10-85см H2O.
- Частота: Высокая: 1––150 дых/мин, ВЫКЛ.
- Вдыхаемый кислород (FiO2): Высокий (автономное): FiO2 превышает предел тревоги не менее чем на 30 с, внутренний предел тревоги: заданное значение + макс. (7% или заданное значение*+10%), 100%).
- Низкий (автономное): FiO2 ниже предела тревоги как минимум на 30 с, внутренний предел тревоги: заданное значение + макс. (7% или заданное значение*+10%) Нижний предел FiO2: 18%).
Датчик кислорода:
- Тип: Гальванический элемент питания.
- Время отклика: <15с.
Монитор двуокиси углерода (Co2) (Модуль для измерения двуокиси углерода (CO2) в боковом потоке):
- Отображаемые числовые значения: EtCO2.
- Кривые: EtCO2-время.
- Диапазон измерений: 0––99 мм.рт.ст.
- Точность измерений: 0––40 мм рт. ст. (±2 мм рт. ст.); 41––76 мм рт. ст. (±5%); 77––99 мм рт. ст. (±10%).
- Разрешение: 1 мм рт. ст.
- Время отклика системы: <2.0 с
Рабочие характеристики (Характеристики условий окружающей среды):
- Температура: 5––40°C (рабочая); -20––+60°C (хранение и транспортировка, кислородный датчик: -20––+50°C).
- Относительная влажность: 10––95% (рабочая); 10––95% (хранение и транспортировка).
- Атмосферное давление (кПа): 62––106 кПа (рабочее); 50––106 кПа (хранение и транспортировка).
Подача газа:
- Тип газа: O2.
- Давление подачи газа: 280-600 кПа.
- Разъемы трубопровода: NIST или DISS.
Внешнее питание от сети переменного тока:
- Входное напряжение: 100––240 В.
- Частота входного тока: 50/60 Гц.
- Потребляемый ток: 2,7-1,1 A.

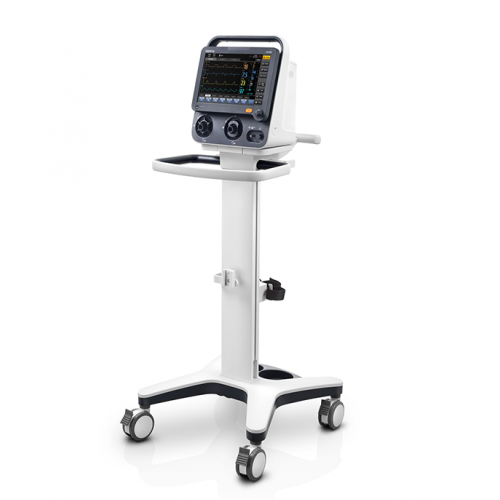

Тележка:
- Размеры: 1039 мм (глубина) * 528 мм (ширина) *544 мм (высота).
- Вес: около 20 кг.
Особые функции и процедуры:
- Вздох: 100% O2.
- Вдох вручную.
- Задержка на выдохе.
- Задержка на вдохе.
- ПДКВвнутр.
- Отсасывание.
- 1(давление окклюзии).
- PV-инструмент.
- Кислородная(О2) терапия.
