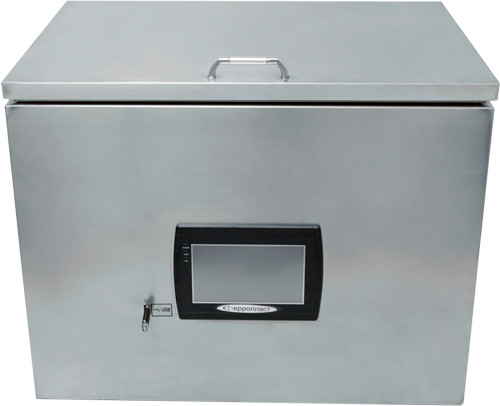

Персонал лечебно-профилактических учреждений из разных областей страны неоднократно обращал наше внимание на проблему очистки инструмента, содержащего внутренние полости, в силу сложности и трудоемкости ручного способа очистки. Перед группой разработчиков была поставлена задача создать ванну, максимально облегчающую труд медперсонала, а именно ванн с увеличенной рабочей ёмкостью, системой автоматического наполнения ёмкости моющим раствором и возможностью очистки инструмента с внутренними полостями. Результатом исследовательской деятельности явилась новая линейка ванн ультразвуковых ВУ-12-«Я-ФП», модель ВУ-12-«Я-ФП»-04-3.
Флагманом линейки является ВУ-12-Я-ФП-04-3, в которой реализованы следующие функции:
- Возможность одновременной очистки инструмента, содержащего полости и каналы и обычного инструмента. Очистка осуществляется двумя методами: ультразвуковым и гидродинамическим (потоком моющего раствора). Эти методы могут применяться как одновременно, так и по отдельности (модель ВУ-12-«Я-Ф-ФП»-04-3).
- Самостоятельное наполнение ёмкости водой из точки холодного водоразбора и концентрированным раствором из внешней ёмкости в выбранном процентном соотношении в интервале от 0,1% до 3%. Медперсоналу теперь не требуется вручную выполнять смешение концентрированного раствора с водой для получения моющего состава, эту функцию выполняет встроенный дозатор.
- Автоматическое отключение набора жидкости при достижении необходимого рабочего уровня. За это отвечает датчик, расположенный в ёмкости ванны.
- Подача звукового сигнала при падении уровня жидкости в ёмкости ванны ниже допустимого.
- Ультразвуковая очистка, распределённая равномерно по всему объёму моющей жидкости, достигается за счет двенадцати ультразвуковых излучателей, установленных на дне ёмкости.
- Возможность управления продолжительностью ультразвуковой очистки в интервале от одной до девяноста девяти минут.
- Гидродинамическая очистка инструмента, содержащего полости и каналы моющим раствором, осуществляется при помощи шести форсунок, расположенных на стенке ёмкости, с различными переходниками. Поток моющего раствора суммарной производительностью двенадцать литров в минуту, подающегося через эти форсунки, очищает органические и неорганические загрязнения во внутренних полостях и каналах инструмента.
- Возможность поддержки заданной температуры моющего раствора в ёмкости в интервале от комнатной температуры до плюс шестидесяти градусов Цельсия. Функция обеспечивается встроенными нагревателями с цифровым управлением.
- Возможность удаления отработанного раствора из ёмкости при помощи дренажного крана, расположенного на задней части корпуса. Система слива раствора - атмосферная.
Весь инструмент, который используется в лечебно профилактических учреждениях, можно условно разделить на содержащий и не содержащий внутренние полости и каналы. Если с последним при очистке перед стерилизацией обычно не возникает проблем, с ним справляются ультразвуковые машины обычного типа разных производителей, то с канюлированным инструментом ситуация другая. Перед стерилизацией (например в сухожаре) такой тип инструмента требует обязательной прочистки различного типа ершами ручным методом, что в известной мере не так удобно и имеет возможность травматического повреждения рук при неаккуратном использовании. А так же это занимает определённое время, так за один цикл очищается только один инструмент.
Эту проблему с успехом решает инновационное оборудование компании ООО «Ферропласт Медикал», ванна ультразвуковая ВУ-12-«Я-ФП»-04-3. Сочетание в этом изделии двух методов очистки (ультразвуковой и гидродинамической) позволяет подготовить к стерилизации инструмент с полостями и каналами любой формы и размеров. При этом одновременно в ванне ультразвуковой ВУ-12-"Я-ФП"-04-3 может очищаться до шести различных инструментов с полостями и до нескольких десятков обычного инструмента (по вместимости корзины).
Подготовка к работе.
Подготовка Ванны УЗ ВУ-12-"Я-ФП"-04-3 к работе:
- Расположить Ванну УЗ ВУ-12-"Я-ФП"-04-3 на горизонтальной поверхности с уклоном не более десяти градусов.
- Включить изделие в сеть двести двадцать вольт. Розетка обязательно должна иметь заземляющий контакт.
- Вкрутить в дренажный кран штуцер для шланга. Убедиться, что дренажный кран перекрыт. Подсоединить шланг, расположив его противоположный конец в системе для отвода воды (канализация).
- Подсоединить на задней панели шланг для набора воды к точке холодного водоснабжения. Тип резьбового соединения ½ дюйма. При неудовлетворительном качестве воды желательно установка внешнего фильтрующего элемента (продается отдельно).
- Подсоединить на передней панели шланг для набора концентрированного раствора. Обратный конец шланга разместить соответственно в ёмкости с концентратом моющего раствора. Ёмкость с концентратом моющего раствора должна содержать не менее одного литра раствора.
- Включить изделие, нажав клавишу «сеть» на задней панели Ванны УЗ. При включении должен раздаться предупреждающий сигнал об отсутствии жидкости в ёмкости.
- На левой панели управления клавишами «+» и «-» выбрать необходимое значение концентрации моющего раствора. Допускается концентрация на выбор от 0,1 процента до трёх процентов. Нажать клавишу «пуск» в разделе «набор жидкости». Ванна УЗ автоматически наберет необходимое количество жидкости и остановится. Для ускорения запуска режима очистки желательно набирать воду необходимой температуры ввиду того, что встроенный нагреватель предназначен только для поддержания температуры жидкости в заданном значении.
- Ванна УЗ ВУ-12-"Я-ФП"-04-3 готова к работе!
Пример работы
Рассмотрим пример работы аппарата при ультразвуковой очистке инструмента, не содержащего внутренние полости и каналы:
- Расположить инструмент в сетке таким образом, чтобы ни одна часть инструмента не выступала выше уровня жидкости в ванне. После размещения сетки в ёмкость, закрыть Ванну УЗ крышкой.
- На правой панели управления выбрать необходимую температуру жидкости. Активировать нагреватели одновременным нажатием клавиш «+» и «-» в разделе «температура жидкости». При этом на дисплее отобразится текущая температура раствора. Если температура жидкости меньше заданной и активен режим подогрева, то светодиод в центре правой панели управления будет светиться красным. При достижении заданной температуры светодиод поменяет свой цвет на зеленый.
- На правой панели управления выбрать необходимую продолжительность ультразвуковой очистки клавишами «+» и «-» в разделе «время обработки». Время зависит от степени загрязнения и количества обрабатываемого инструмента. Для эффективной очистки, как правило, требуется от пяти до двадцати пяти минут обработки при средней температуре сорок градусов.
- Активировать режим очистки, нажав клавишу «пуск» правой панели управления.
Рассмотрим пример работы аппарата при гидродинамической очистке инструмента, содержащего внутренние полости и каналы:
- Закрепить инструмент подлежащий очистке в переходниках соответствующего диаметра или непосредственно на шлангах.
- Разложить инструмент, прикрепленный к шлангам в сетке для инструмента таким образом, чтобы ни одна часть инструмента не выступала выше уровня жидкости в ванне.
- Включить очистку инструмента клавишей «циркуляция пуск».
- Для эффективной очистки, как правило, достаточно рабочего интервала от пятнадцати до двадцати минут.
При необходимости, для экономии раствора и рабочего времени, рекомендуется совмещение этих двух режимов очистки при одновременной обработке инструментов разных типов. Также совмещение режимов дает более эффектную очистку для инструмента содержащего внутренние полости и каналы.
Для смены моющего раствора в Ванне УЗ предусмотрен дренажный кран для слива отработанного раствора. Кран расположен на задней стенке корпуса.
