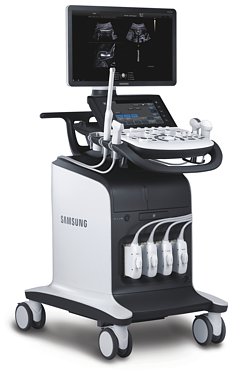

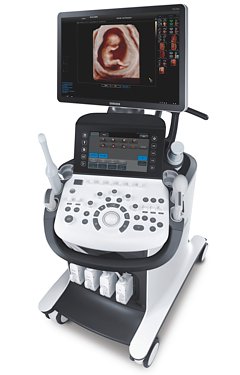

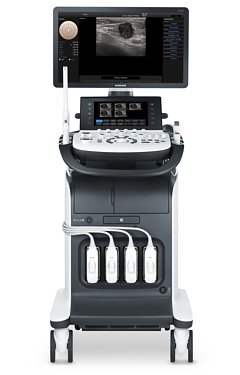

Ультразвуковой сканер «Samsung Medison HS70»

Основные характеристики сканера HS70A-RUS

• Стационарный ультразвуковой сканер.
• LED монитор - 23" (с диодной подсветкой, разрешение 1920x1080).
• Сенсорная панель управления (touch-screen) 10".
• Разъемы для одновременного подключения до 5 датчиков (4 + 1 CW).
• USB-порты (для подключения периферических устройств, внешних накопителей: флеш-карт или DVD).
• Кинопамять - автоматическая видео-запись фрагмента исследования с возможностями "перемотки", редактирования, проведения расчетов и последующей записи видео в файл.
• Модуль ClearVision - фильтрация изображения в реальном времени: удаляет спекл-шумы и артефакты, усиливает контуры, делая ультразвуковое изображение контрастней на границе сред разной эхо-плотности.
• Модуль MultiVision - детализация изображения и уменьшение артефактов за счет технологии получения изображения с учетом нескольких углов инсонации.
• Система SonoView - система архивации и дальнейшего просмотра статических и динамических изображений (база данных изображений), имеется возможность копирования изображений на внешние накопители (подключение по USB), проводить измерения в архиве.

Режимы визуализации

• B (2D) - двухмерное сканирование в оттенках серой шкалы, тканевая гармоника (втом числе пульс-инверсная).
• M - одномерный режим для исследования сердца, анатомический М-режим (необходим кардиопакет), CM - цветной М-режим (необходим кардиопакет).
• CD - цветное допплеровское картирование с возможностью изменения допплеровского угла.
• PD - энергетический допплер с возможностью изменения допплеровского угла.
• DPDI - двунаправленный энергетический допплер.
• TDI - тканевый допплер (необходим кардиопакет).
• PW - импульсно-волновой допплер, steering - изменение допплеровского угла в режимах CD и PD, автоматический анализ допплеровских кривых.
• HPRF - высокочастотный импульсно-волновой допплер.
• CW - постоянно-волновой допплер (опция).
• 3D - трехмерное сканирование объемными датчиками в статическом режиме в серой шкале и восстановление объемной структуры сосудов в режиме цветного / энергетического допплера.
• 4D - трехмерное сканирование объемными датчиками в реальном масштабе времени.
• Режимы одновременного отображения на экране 2-х, 4-х и более изображений, в т.ч. изображений в режимах B/C, B/PD в реальном масштабе времени.
• Смешанные режимы (B/M, B/PWD, B/C, B/PD, B/PD/PWD, B/C/PWD).
• Трапециевидный режим (для линейных датчиков).
• Масштабирование.

Опции

• Пакет опций объемного сканирования Smart 4D.
• Модуль XI STIC объёмной динамической визуализации сердца плода.
• Модуль HDVI - повышение четкости изображения границ тканей с разной эхо-плотностью в объемном изображении (диагностика тонких повреждений тканей, дефектов мозга плода, стенок и клапанов сердца плода).
• Модуль Realistic Vue - программа реконструкции объемного изображения с возможностью перемещения виртуального источника освещения. Специальный процессинговый алгоритм воспроизводит трехмерную анатомию плода с исключительной детализацией.
• Модуль 2D NT - программа автоматического измерения ТВП плода в режиме 2D.
• Модуль 5D NT - программа автоматического измерения ТВП и интракраниального пространства плода в режиме объемного сканирования.
• Модуль 5D LB - программа автоматического определения и измерения длинных костей плода в режиме объемного сканирования.
• Модуль 5D CNS - программа автоматического получения 6 стандартных поскостей головного мозга плода и последующих автоматических измерений стандартных параметров фетометии головного мозга плода из объемных данных.
• Модуль 5D Follicle - программа автоматического определения и измерения размера и объема фолликулов в режиме объемного сканирования.
• Модуль ElastoScan - программы эластографии (качественная оценка) для исследований щитовидной железы, молочной железы у женщин и предстательной железы у мужчин.
• Модуль E-Breast - программа автоматической количественной оценки эластичности тканей по выбранной зоне (необходим модуль Elastoscan).
• Модуль E-Thyroid - программа сравнительной количественной оценки эластичности тканей (необходим модуль Elastoscan) без компрессии.
• Модуль S-Sharewave - программа эластографии печени (сдвиговой волны), позволяющая автоматически определять индекс жесткости различных участков печени в кПа или м/с, получая при этом еще и индекс достоверности данных RMI.
• Модуль S-Detect Breast - программа автоматического обнаружения и анализа образований молочной железы у женщин, измерение и классификация по системе BI-RADS.
• Модуль S-Detect Thyroid - программа автоматического обнаружения образований и анализа щитовидной железы, измерение и классификация по системе TI-RADS (K-TIRADS, RUSS, ATA).
• Модуль CEUS+ (Contrast Enchansment UltraSound) - исследования с применением контрастных веществ.
• Кардиопакет: постоянно-волновой доплер CW + порт для карандашных датчиков + пакет кардиологических расчетов.
• Модуль Arterial Analysis - программа, позволяющая автоматически провести анализ толщины и эластичности стенок разных участков сонной артерии, с выведением результатов в графической форме в движении (кинопетле) аналогично программе Strain для эхокардиографии.
• Модуль Auto IMT+ автоматического расчета комплекса интима-медиа. Данная оценка имеет большое значение для ранней диагностики атеросклероза и оценки риска развития инсульта и инфаркта миокарда.
• Модуль Strain+ автоматической количественной оценки сократимости миокарда ЛЖ.
• Модуль Stress Echo.
• Модуль ЭКГ.
• Модуль панорамного сканирования.
• Модуль DICOM - возможность сетевой интеграции с PACS-системами (например, для архивации или печати ультразвуковых эхограмм на оборудовании других производителей медтехники).
• Модуль ADVR - программа записи исследования на флеш-карту (подключение по USB) в режиме реального времени.
• Педаль дистанционного управления, 3 переключателя.
• Подогреватель геля.

Пакет Smart 4D

• Система Static 3D - трехмерное сканирование объемными датчиками в статическом режиме в серой шкале и восстановление объемной структуры сосудов в режиме цветного / энергетического допплера).
• Система Live 3D - трехмерное сканирование объемными датчиками в реальном масштабе времени (4D).
• Модуль SFVI.
• Модуль FAD.
• Модуль VSI.
• Модуль Smooth Cut.
• Пакет 3DXI.
• Пакет 3DMXI.

Пакет 3D XI (объемная ультразвуковая томография)

• MSV (Multi-Slice View или мультислайсинг) - возможность одновременного просмотра на экране множественных срезов, полученных при трехмерном сканировании.
• VolumeCT - трехмерная реконструкция изображений в виде куба (Cube Sectional View) или трех пересекающихся плоскостей (Cross View).
• OVIX (Oblique View eXtended) - получение фрагмента трехмерного изображения (в виде нескольких полупрозрачных сканов, последовательно наложенных один на другой) в направлении произвольного косого среза трехмерного объекта исследования.

Пакет 3D MXI (мульти-объемная ультразвуковая томография)

• Multi Volume Slice - одновременный просмотр на экране нескольких объемных срезов трехмерного объекта исследования.
• Mirror View (зеркальный режим) - режим отображения трехмерного объекта исследования, при котором одновременно представлены трехмерные изображения спереди, слева, справа и сверху.
• Multi OVIX - одновременный просмотр на экране нескольких изображений OVIX, полученных из трехмерного объекта исследования.

Инновационные технологии

• S-Vue датчики - некоторые датчики имеют улучшенный монокристаллический тип пьезоэлементов (технология изготовления пьезоэлементов из выращенных монокристаллов).
• Quick Scan - режим автоматической настройки изображения (нажатием одной кнопки) исследуемого органа в B-, C и D-режиме (настройка оптимальных параметров и фильтров за счет автоматического распознавания исследуемого органа по интеллектуальной базе данных человеческих органов).
• S-Harmonic - улучшенный вариант тканевой гармоники, повышающий качество визуализации глубоко расположенных структур.
• ClearVision - технология интерактивной коррекции изображений с помощью программного обеспечения магнитно-резонансной томографии устраняет нежелательные артефакты в виде спекл-шумов, усиливая контрастное разрешение и четкость контуров, что кардинально улучшает качество изображения.
• MultiVision - сложносоставное многолучевое сканирование обеспечивает снижение уровня шумов и четкие контуры границ раздела структур и тканей.
• VSI (Volume Shade Imaging) - "визуализация объемных оттенков" на 3D-изображении.
• FAD (Face Automatic Detection) - автоматическое определение лица плода в режиме Static 3D.
• SFVI™ (Smart Filter Volume Imaging) - технология фильтрации 3D изображения (нажатием одной кнопки).
• S-Flow - технология цветового допплеровского картирования с повышенной чувствительностью.
• EZ Exam - программа протоколирования этапов ультразвукового исследования с последующим включением необходимых режимов при проведении исследования.
• S-Vision - формирователь луча нового поколения, позволяющий снизить шумы, повысить четкость и глубину ультразвукового изображения.
• Needle Mate - программа улучшения визуализации биопсийной иглы за счет увеличения ее контрастности на экране и изменения угла сканирования линейного датчика (Beam Steering).

Основные измерения

• B-режим: расстояние, периметр, угол, площадь, эллипс, окружность, объем.
• D-режим: скорость, давление, ускорение, замедление.
• M-режим: время, расстояние, уклон.

Пакеты расчетов (измерения и отчеты)

• Гинекология: матка, левый и правый яичники, левый и правый фолликулы, левая и правая яичниковые артерии, левая и правая маточные артерии, эндометрий, киста, опухоль, объемное образование и др.
• Акушерство: биометрия плода (плодное яйцо (GS), теменно-копчиковая длина (CRL), бипариетальный размер головки (BPD), лобно-затылочное расстояние (OFD), окружности головы (НC), передне-задний размер живота (APD), поперечный размер живота (TAD), окружность живота (AC), длина бедра (FL) и др.), длинные кости плода (плечевая (Humerus), локтевая (Ulna), лучевая (Rad), большеберцовая (Tibia), малая берцовая, ключица (Clav) и позвоночник (LV), краниологическое исследование плода (мозжечок (CEREB), внешнее (OOD) и внутреннее (IOD) межглазничные расстояния, большая цистерна, шейная складка, боковые желудочки, носовая кость), другие показатели плода (ступня, ухо, средняя фаланга, почки, таз), индекс околоплодных вод (AFI), допплерометрия (пупочная артерия, средняя мозговая артерия, маточные артерии, плацентарная артерия, сонные артерии, аорта плода, венозный проток, ЧСС плода); уравнения для оценки веса плода (Хедлок (Hadlock) 1-4, Хансман (Hansmann) и Мерц (Merz)); таблицы, определяемые пользователем.
• Сердце плода: измерения в В-режиме (отношение площади сердца и грудной клетки), измерения в М-режиме (толщина межжелудочковой перегородки в диастолу, конечнодиастолический размер левого желудочка, толщина задней стенки левого желудочка в диастолу, толщина межжелудочковой перегородки в систолу, размер левого желудочка в систолу, толщина задней стенки левого желудочка в систолу, внутренний размер правого желудочка в диастолу), измерения в режиме спектрального допплера (легочный ствол, артериальный проток, нижняя полая вена, венозный проток, восходящая аорта, нисходящая аорта, трансмитральный кровоток, митральная регургитация, трикуспидальный кровоток, трикуспидальная регургитация, индекс преднагрузки, ЧСС).
• Пакет кардиологических исследований.
  М-режим: измерение диаметра аорты, передне-заднего размера ЛП, толщины МЖП (систолическая и диастолическая), толщины ЗСЛЖ (систолическая и диастолическая), размеров ЛЖ и ПЖ (систолический и диастолический), ФВ (Teichholz).
  B-режим: измерение диаметра аорты (восходящей, дуги, нисходящей, на уровне синусов Вальсальвы, на уровне створок аортального клапана), определение размеров ЛП и ПП (максимальный, минимальный, систолический, диастолический, переднее-задний, верхнее-нижний, медиально-латеральный), расчет объемов ЛП и ПП, объемов ЛЖ (метод "Площадь-Длина", метод дисков (Simpson)), массы миокарда ЛЖ, индекса массы миокарда ЛЖ.
  CD-режим (ЦДК): измерение радиуса ПФСМР (PISA), полуколичественная оценка трансмитрального, транстрикуспидального, трансаортального и транспульмонального кровотока (оценка регургитации), оценка аномальных сбросов крови через МПП И МЖП.
  PW-режим (импульсно-волновой допплер): автоматическая, полуавтоматическая и ручная трассировка допплеровского спектра митрального, аортального и трикуспидального клапанов, клапана легочной артерии, кровотока в выходном тракте ЛЖ и ПЖ (пиковая/средняя скорость, пиковый/средний градиент давления, время изоволюметрического расслабления ЛЖ, время ускорения, замедления, выброса), оценка кровотока легочных и печеночных вен.
  CW-режим (постоянно-волновой допплер): программы расчета работы митрального, аортального и трикуспидального клапанов, клапана легочной артерии.
  TD-режим (тканевой допплер): количественная оценка локальной сократительной функции стенок ЛЖ и ПЖ.
• Сонные артерии: автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, средняя толщина интимы, объемный кровоток.
• Артерии верхних конечностей: автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, объемный кровоток.
• Артерии нижних конечностей: автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, объемный кровоток.
• Вены нижних конечностей: автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; максимальная скорость, диаметр сосуда.
• Сосуды брюшной полости: автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, объемный кровоток.
• Урология: объем мочевого пузыря, остаточный объем, объем предстательной железы по WG, объем Т-зон, объем почки (методы измерения объема: три расстояния, три расстояния и коэффициент, эллипсоид).

Сокращения: ЛП/ПП - левое/правое предсердие, МЖП - межжелудочковая перегородка, МПП - межпредсердная перегородка, ЗСЛЖ - задняя стенка левого желудочка, ЛЖ/ПЖ - левый/правый желудочек, ФВ - фракция выброса, ПФСМР - площадь формирующейся струи митральной регуритации (PISA - proximal isovelocity surface area), ПСС/КДС - пиковая систолическая / конечная диастолическая скорость.
